میکروسکوپ تعمیرات موبایل چه ویژگیهایی باید داشته باشد؟ راهنمای انتخاب برای تعمیر برد
قطعات روی برد گوشی هر روز کوچکتر و فشردهتر شدهاند و بررسی بسیاری از پایههای آیسی، کانکتورها، مسیرهای PCB و قطعات SMD با چشم غیرمسلح دشوار است. به همین دلیل، میکروسکوپ تعمیرات موبایل یا همان لوپ تعمیراتی یکی از ابزارهای کاربردی برای عیبیابی و انجام تعمیرات دقیق برد محسوب میشود.
اما هر میکروسکوپی برای این کار مناسب نیست. بزرگنمایی زیاد بهتنهایی نمیتواند نشاندهنده کیفیت یک دستگاه باشد. فاصله کاری، وضوح تصویر، میدان دید، نورپردازی، نوع پایه و حتی نحوه نمایش تصویر هم میتوانند روی کیفیت و راحتی تعمیر تأثیر بگذارند.
در ادامه انواع لوپ و میکروسکوپ تعمیر برد را بررسی میکنیم و میبینیم هنگام انتخاب دستگاه باید بیشتر به چه مشخصاتی توجه کرد.
چرا در تعمیرات موبایل به لوپ یا میکروسکوپ نیاز داریم؟
برد تلفن همراه از تعداد زیادی قطعه کوچک تشکیل شده است. مقاومتها، خازنها، پایههای آیسی، کانکتورها، مسیرهای بسیار باریک و نقاط لحیم در بسیاری از مواقع آنقدر ریز هستند که بررسی دقیق آنها بدون بزرگنمایی مناسب دشوار میشود.
استفاده از میکروسکوپ تعمیرات موبایل به تعمیرکار کمک میکند جزئیاتی را ببیند که ممکن است با چشم عادی بهراحتی قابل تشخیص نباشند؛ برای مثال:
- ترک یا آسیبدیدگی مسیرهای برد
- خوردگی و سولفاتهشدن بخشهای مختلف PCB
- وضعیت پایههای آیسی
- کیفیت اتصالات لحیم
- جابهجایی یا آسیب قطعات SMD
- وضعیت کانکتورها و پایههای ظریف
- محل مناسب برای جامپر زدن
میکروسکوپ فقط برای پیدا کردن خرابی نیست. هنگام لحیمکاری و کار با پنس نیز بزرگنمایی مناسب به تعمیرکار اجازه میدهد ابزار را با کنترل بیشتری روی قطعات ریز حرکت دهد.
البته برای این کار تنها «بزرگ بودن تصویر» کافی نیست. تعمیرکار باید همزمان فضای مناسبی برای حرکت دست و ابزار در اختیار داشته باشد.

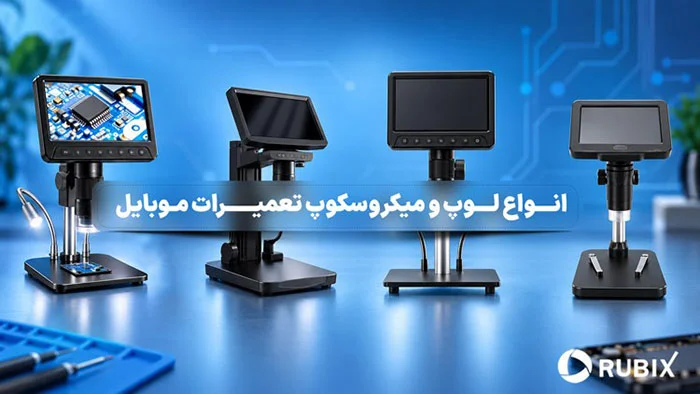

انواع لوپ و میکروسکوپ تعمیرات موبایل
در بازار تجهیزات تعمیر موبایل اصطلاح «لوپ» برای انواع مختلفی از میکروسکوپهای تعمیراتی استفاده میشود. این دستگاهها را میتوان بر اساس نوع مشاهده و امکاناتشان به چند گروه اصلی تقسیم کرد.
لوپ دو چشمی
لوپ دو چشمی یکی از مدلهای رایج برای تعمیر برد است. تعمیرکار از طریق دو چشمی دستگاه مستقیماً سطح برد را مشاهده میکند.
اگر دستگاه از سیستم استریو استفاده کند، هر چشم تصویر را از زاویهای کمی متفاوت دریافت میکند و در نتیجه کاربر درک بهتری از عمق و ارتفاع قطعات خواهد داشت.
این ویژگی هنگام کار با پنس، هویه و قطعات بسیار کوچک اهمیت زیادی پیدا میکند؛ زیرا تعمیرکار بهتر میتواند موقعیت نوک ابزار نسبت به سطح برد را تشخیص دهد.
مدلهای دو چشمی بیشتر برای افرادی مناسب هستند که تمرکز اصلی آنها روی تعمیر است و نیازی جدی به ضبط یا نمایش تصویر روی مانیتور ندارند.
لوپ سه چشمی
میکروسکوپ سه چشمی از نظر کارکرد اصلی شباهت زیادی به مدل دو چشمی دارد، اما یک مسیر جداگانه برای اتصال دوربین نیز در اختیار کاربر قرار میدهد.
بنابراین در بیشتر مدلها تعمیرکار همچنان از دو چشمی برای مشاهده مستقیم استفاده میکند و پورت سوم برای اتصال دوربین در نظر گرفته شده است.
این قابلیت برای افرادی کاربردی است که میخواهند:
- مراحل تعمیر را ضبط کنند؛
- تصویر برد را روی مانیتور نمایش دهند؛
- از تعمیرات عکس بگیرند؛
- ویدئوی آموزشی تولید کنند؛
- تصاویر برد را برای مشتری یا همکار ارسال کنند.
اگر آموزش، تولید محتوا یا مستندسازی تعمیرات بخشی از کار شماست، سهچشمی بودن دستگاه میتواند مزیت مهمی باشد.
میکروسکوپ دیجیتال
میکروسکوپ تعمیرات موبایل دیجیتال تصویر را توسط دوربین دریافت کرده و روی نمایشگر دستگاه، مانیتور یا کامپیوتر نشان میدهد.
این نوع دستگاهها از نظر طراحی بسیار متنوع هستند؛ برخی نمایشگر داخلی دارند و بعضی دیگر از طریق USB، HDMI یا روشهای دیگر تصویر را منتقل میکنند.
مزیت مهم آنها این است که برای مشاهده تصویر نیازی به نگاه کردن مداوم داخل چشمی وجود ندارد. همچنین ثبت عکس و فیلم معمولاً سادهتر است.
میکروسکوپ دیجیتال میتواند برای بررسی برد، آموزش، نمایش جزئیات و ثبت تصاویر بسیار کاربردی باشد؛ اما هنگام انجام تعمیرات بسیار ظریف باید علاوه بر رزولوشن، مواردی مانند تأخیر تصویر، نرخ نمایش، فاصله کاری و امکان کنترل دقیق ابزار را نیز بررسی کرد.
میکروسکوپ استریو
«استریو» در واقع بیشتر به نوع سیستم مشاهده اشاره دارد تا تعداد چشمیهای دستگاه.
میکروسکوپ استریو واند عمق قطعات را بهتر درک کند. این ویژگی در کارهای دستی و دقیق مانند تعمیر برد اهمیت زیادی دارد.
بنابراین یک میکروسکوپ دو چشمی یا سه چشمی میتواند در عین حال استریو نیز باشد.
اگر برای تعمیرات، بررسی قطعات ظریف یا سایر کاربردهای تخصصی به این تجهیزات نیاز دارید، در روبیکس میتوانید انواع میکروسکوپ دیجیتال را با مشخصات و قابلیتهای مختلف بررسی کرده و گزینه متناسب با نیاز خود را انتخاب کنید.

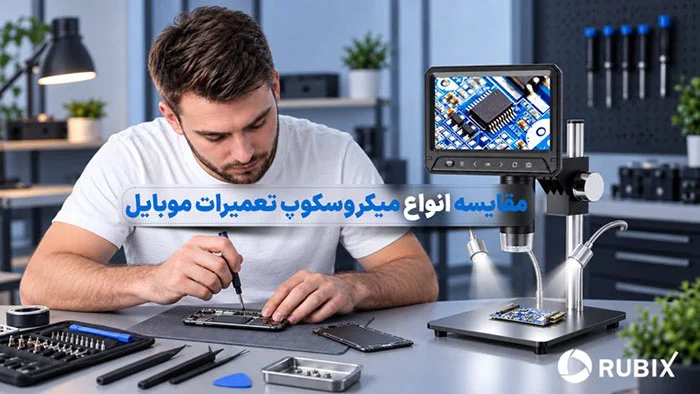

جدول مقایسه انواع میکروسکوپ تعمیرات موبایل
| نوع دستگاه | مناسب برای | مزیت اصلی | نکته قابل توجه |
| دو چشمی | تعمیر و عیبیابی روزمره برد | مشاهده مستقیم و مناسب برای کار دقیق | معمولاً امکانات تصویربرداری محدودتری دارد |
| سه چشمی | تعمیر حرفهای، آموزش و تولید محتوا | امکان اتصال دوربین در کنار مشاهده مستقیم | معمولاً قیمت بیشتری دارد |
| دیجیتال | مشاهده روی نمایشگر، آموزش و ثبت تصویر | نمایش راحت تصویر و امکان ضبط | باید تأخیر تصویر و فاصله کاری بررسی شود |
| استریو | تعمیرات ظریف برد و لحیمکاری | درک بهتر عمق و موقعیت قطعات | کیفیت اپتیک اهمیت زیادی دارد |
راهنمای خرید لوپ و میکروسکوپ تعمیرات موبایل
هنگام انتخاب میکروسکوپ تعمیرات موبایل نباید تنها به عدد بزرگنمایی یا ظاهر دستگاه توجه کرد. چند مشخصه مستقیماً روی تجربه تعمیر تأثیر دارند.
-
بزرگنمایی مناسب
یکی از اولین مشخصاتی که هنگام خرید میکروسکوپ با آن روبهرو میشوید، میزان بزرگنمایی است.
گاهی روی یک دستگاه اعداد بسیار بزرگی مانند 500X، 1000X یا حتی بیشتر نوشته شده است؛ اما عدد بزرگتر الزاماً به معنی انتخاب بهتر برای تعمیرات موبایل نیست.
در تعمیر برد، تعمیرکار باید هم جزئیات قطعه را ببیند و هم بخش کافی از اطراف آن را در میدان دید خود داشته باشد.
اگر بزرگنمایی بیش از حد بالا باشد:
- میدان دید کوچکتر میشود؛
- پیدا کردن محل موردنظر دشوارتر میشود؛
- حرکات کوچک دست بزرگتر به نظر میرسند؛
- کنترل ابزار میتواند سختتر شود.
به همین دلیل زوم قابل تنظیم و کیفیت تصویر معمولاً کاربردیتر از یک عدد بزرگنمایی بسیار بالا هستند.
در میکروسکوپهای استریوی زوم، بزرگنمایی قابل تغییر به کاربر اجازه میدهد ابتدا نمای کلی برد را ببیند و سپس برای بررسی جزئیات روی محل موردنظر زوم کند.
-
فاصله کاری مناسب
فاصله کاری یا Working Distance یکی از مهمترین ویژگیهای میکروسکوپ تعمیر برد است.
این اصطلاح به فاصله میان بخش پایینی لنز و سطح برد در حالت فوکوس اشاره دارد.
چرا این فاصله اهمیت دارد؟
چون تعمیرکار باید بتواند ابزارهایی مانند:
- هویه
- پنس
- سیم جامپر
- ابزار تمیزکاری
- و در بعضی شرایط نازل هیتر
را در فضای زیر میکروسکوپ حرکت دهد.
اگر لنز بیش از حد به برد نزدیک باشد، ممکن است تصویر بزرگی داشته باشید اما فضای کافی برای تعمیر باقی نماند.
در نتیجه هنگام انتخاب دستگاه، فقط به بزرگنمایی نگاه نکنید و حتماً فاصله کاری واقعی آن را نیز بررسی کنید.
-
کیفیت لنز و وضوح تصویر
عدد بزرگنمایی بدون تصویر واضح ارزش زیادی ندارد.
یک میکروسکوپ مناسب باید بتواند مرز قطعات، پایههای آیسی، اتصالات لحیم و مسیرهای PCB را واضح نمایش دهد.
در تصویر دستگاه بهتر است موارد زیر را بررسی کنید:
- وضوح جزئیات
- کنتراست مناسب
- طبیعی بودن رنگها
- میزان اعوجاج
- وضوح لبههای تصویر
- کیفیت تصویر در بزرگنماییهای مختلف
هنگام مقایسه دو دستگاه، مدلی که تصویر شفافتر و جزئیات قابل تشخیصتری ارائه میدهد میتواند از مدلی با عدد بزرگنمایی بیشتر، برای تعمیر مفیدتر باشد.
-
میدان دید
میدان دید مشخص میکند در یک لحظه چه مقدار از سطح برد را مشاهده میکنید.
میدان دید مناسب باعث میشود هنگام دنبال کردن مسیرهای برد یا پیدا کردن قطعات اطراف یک آیسی مجبور نباشید دائماً برد را جابهجا کنید.
معمولاً با افزایش بزرگنمایی، میدان دید کاهش پیدا میکند؛ به همین دلیل باید میان مشاهده جزئیات و وسعت تصویر تعادل وجود داشته باشد.
برای تعمیرات برد، امکان تغییر سریع بین نمای باز و نمای نزدیک مزیت مهمی است.
-
نورپردازی مناسب
بردهای الکترونیکی شامل سطوح براق، فلز، لحیم و قطعات مختلف هستند. اگر نور نامناسب باشد، بازتاب ایجادشده روی سطح برد میتواند بخشی از جزئیات را پنهان کند.
بسیاری از میکروسکوپهای تعمیراتی از چراغ LED حلقهای در اطراف لنز استفاده میکنند.
وجود قابلیت تنظیم شدت نور اهمیت زیادی دارد؛ زیرا همیشه بیشترین روشنایی بهترین حالت نیست.
تعمیرکار باید بتواند میزان نور را متناسب با نوع برد و سطح قطعه تنظیم کند.
در بعضی کاربردها استفاده از نور جانبی نیز میتواند برجستگیها، ترکها یا وضعیت سطح قطعه را بهتر نشان دهد.
-
نوع و کیفیت پایه
پایه میکروسکوپ چیزی است که ممکن است هنگام خرید کماهمیت به نظر برسد، اما در استفاده روزانه تفاوت زیادی ایجاد میکند.
پایه مناسب باید:
- وزن و استحکام کافی داشته باشد؛
- با کوچکترین تماس دچار لرزش نشود؛
- امکان تنظیم ارتفاع داشته باشد؛
- فضای کافی برای قرار دادن برد فراهم کند؛
- جابهجایی هد را راحت کند.
پایههای بازویی برای بعضی میزهای تعمیر گزینه مناسبی هستند، زیرا میتوان هد میکروسکوپ را روی بخشهای مختلف میز حرکت داد.
در مقابل، اگر پایه بیش از حد سبک یا لق باشد، کوچکترین لرزش در بزرگنمایی بالا بسیار محسوس خواهد بود.
-
قابلیت اتصال دوربین
همه تعمیرکاران به دوربین نیاز ندارند.
اگر فقط میخواهید زیر میکروسکوپ تعمیر انجام دهید، کیفیت اپتیک و راحتی کار باید نسبت به دوربین اولویت بیشتری داشته باشد.
اما اگر فعالیت شما شامل موارد زیر است، قابلیت اتصال دوربین ارزش بیشتری پیدا میکند:
- آموزش تعمیرات موبایل
- تولید محتوای ویدئویی
- مستندسازی خرابیها
- ذخیره تصاویر قبل و بعد از تعمیر
- نمایش تصویر روی مانیتور
- مشورت با تعمیرکار دیگر
در این شرایط، انتخاب میکروسکوپ تعمیرات موبایل سه چشمی یا یک سیستم دیجیتال مناسب میتواند کاربردیتر باشد.
-
تأخیر تصویر در مدلهای دیجیتال
این مورد در بسیاری از راهنماهای خرید نادیده گرفته میشود.
اگر هنگام تعمیر مستقیماً به مانیتور نگاه میکنید، تصویر باید تا حد امکان همزمان با حرکت دست نمایش داده شود.
تأخیر محسوس میان حرکت پنس و نمایش آن روی صفحه میتواند انجام لحیمکاری و تعمیرات بسیار ظریف را دشوار کند.
به همین دلیل در میکروسکوپ دیجیتال فقط عبارتهایی مانند «Full HD» یا «رزولوشن بالا» را بررسی نکنید و کیفیت نمایش زنده را نیز در نظر بگیرید. اگر میخواهید با نحوه کار و استفاده صحیح از این دستگاه بیشتر آشنا شوید، میتوانید راهنمای زیر را نیز مطالعه کنید.
| آموزش میکروسکوپ دیجیتال و نحوه استفاده از آن |
-
ارگونومی و راحتی کار
تعمیرکار ممکن است چند ساعت در روز پشت میکروسکوپ کار کند. بنابراین راحتی بدن و چشم اهمیت زیادی دارد.
ارتفاع نامناسب دستگاه یا زاویه بد چشمی میتواند باعث شود تعمیرکار دائماً سر و گردن خود را خم کند.
در مدلهای چشمی، قابلیت تنظیم فاصله دو چشمی و دیوپتر نیز میتواند تجربه استفاده را بهتر کند.
هنگام خرید، حالت نشستن پشت دستگاه و موقعیت دستها را هم در نظر بگیرید؛ نه اینکه فقط چند ثانیه کیفیت تصویر را بررسی کنید.

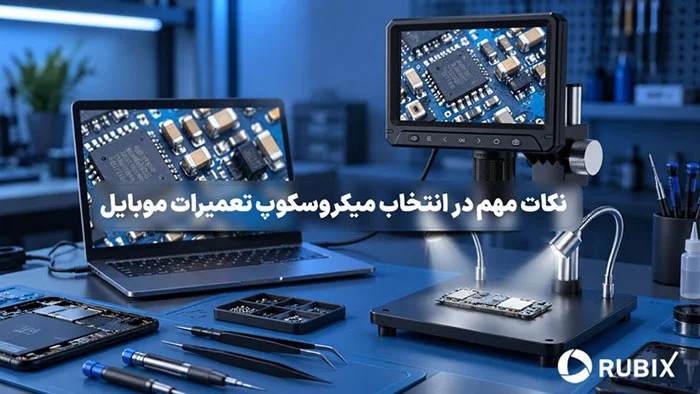

هنگام خرید میکروسکوپ تعمیر برد به چه چیزهایی بیشتر اهمیت بدهیم؟
اگر بخواهیم مشخصات مهم را بر اساس کاربرد واقعی اولویتبندی کنیم، این موارد ارزش بررسی بیشتری دارند:
- وضوح و کیفیت واقعی تصویر
- فاصله کاری مناسب
- میدان دید
- زوم قابل تنظیم و روان
- پایه محکم و بدون لرزش
- نور قابل تنظیم
- ارگونومی مناسب
- امکان نصب دوربین در صورت نیاز
- دسترسی به لوازم جانبی و قطعات موردنیاز
بنابراین خرید میکروسکوپ فقط با مقایسه عدد بزرگنمایی روش مناسبی نیست.
عوامل مؤثر بر قیمت لوپ و میکروسکوپ تعمیرات موبایل
قیمت میکروسکوپ تعمیرات موبایل به مجموعهای از مشخصات بستگی دارد و نمیتوان تنها با دوچشمی یا سهچشمی بودن قیمت دستگاه را مشخص کرد.
مهمترین عوامل مؤثر عبارتاند از:
نوع میکروسکوپ
مدلهای دوچشمی، سهچشمی و دیجیتال امکانات متفاوتی دارند و همین موضوع روی قیمت آنها اثر میگذارد.
کیفیت سیستم اپتیکی
کیفیت لنز، شفافیت تصویر، میزان اعوجاج و کیفیت ساخت اجزای اپتیکی از مهمترین عوامل تعیینکننده ارزش دستگاه هستند.
محدوده بزرگنمایی و زوم
میکروسکوپهایی با زوم قابل تنظیم و سیستم اپتیکی بهتر معمولاً نسبت به مدلهای ساده امکانات بیشتری ارائه میکنند.
نوع پایه
پایههای سنگین، بازویی یا مدلهایی که دامنه حرکت بیشتری دارند میتوانند قیمت دستگاه را افزایش دهند.
سیستم نورپردازی
نوع چراغ، امکان کنترل روشنایی و تجهیزات نور جانبی نیز در قیمت نهایی تأثیر دارند.
امکانات تصویربرداری
پورت دوربین، نمایشگر داخلی، خروجی HDMI، امکان ضبط عکس و فیلم و تجهیزات تصویربرداری از دیگر عوامل مؤثر هستند.
برند و کیفیت ساخت
کیفیت مکانیزم فوکوس، دوام قطعات، خدمات پس از فروش و دسترسی به تجهیزات جانبی نیز میتوانند میان دو دستگاه با مشخصات ظاهراً مشابه اختلاف قیمت ایجاد کنند.
به همین دلیل بهتر است بهجای انتخاب ارزانترین یا گرانترین دستگاه، مشخص کنید چه قابلیتهایی واقعاً در کار روزانه شما استفاده خواهند شد.
جمعبندی
برای انتخاب میکروسکوپ تعمیرات موبایل بهتر است فقط به عدد بزرگنمایی یا امکانات تبلیغاتی توجه نکنید. یک دستگاه مناسب باید تصویری واضح ارائه دهد، فضای کافی برای حرکت ابزار داشته باشد و در استفاده طولانیمدت تعمیرکار را خسته نکند.
فاصله کاری، کیفیت اپتیک، میدان دید، نوع پایه، نورپردازی و نوع مشاهده از مهمترین مواردی هستند که پیش از خرید باید بررسی شوند.
برای تعمیرات معمولی ممکن است یک لوپ دو چشمی با کیفیت مناسب کاملاً پاسخگو باشد؛ در حالی که برای تولید محتوا، آموزش و مستندسازی، قابلیت اتصال دوربین در مدلهای سه چشمی یا دیجیتال اهمیت بیشتری پیدا میکند.
در نهایت، بهترین میکروسکوپ تعمیر برد دستگاهی نیست که بالاترین عدد بزرگنمایی را روی مشخصات خود نوشته باشد؛ بلکه مدلی است که بتوانید با آن جزئیات برد را واضح ببینید و همزمان پنس، هویه و سایر ابزارهای تعمیر را با کنترل کافی حرکت دهید.
سوالات متداول
میکروسکوپ مناسب تعمیرات موبایل چه ویژگیهایی باید داشته باشد؟
کیفیت تصویر مناسب، بزرگنمایی قابل تنظیم، فاصله کاری کافی، میدان دید مناسب، نور قابل تنظیم و پایه پایدار از مهمترین مشخصات یک میکروسکوپ تعمیراتی هستند.
لوپ دو چشمی بهتر است یا سه چشمی؟
اگر هدف اصلی تعمیر برد است، یک لوپ دو چشمی با کیفیت میتواند کاملاً مناسب باشد. اگر قصد نصب دوربین، ضبط تعمیرات یا نمایش تصویر روی مانیتور را دارید، مدل سه چشمی کاربرد بیشتری خواهد داشت.
آیا بزرگنمایی بیشتر برای تعمیر برد بهتر است؟
خیر. بزرگنمایی بیش از حد میتواند میدان دید را محدود کند و کنترل ابزار را دشوارتر کند. کیفیت تصویر و امکان تنظیم بزرگنمایی اهمیت بیشتری دارند.
فاصله کاری میکروسکوپ چیست؟
فاصله کاری، فاصله بین لنز و سطح برد هنگام فوکوس است. هرچه فضای مناسبی در این قسمت وجود داشته باشد، حرکت پنس، هویه و سایر ابزارها راحتتر خواهد بود.
میکروسکوپ دیجیتال برای تعمیرات موبایل مناسب است؟
بله، اما باید علاوه بر رزولوشن تصویر، فاصله کاری، میزان تأخیر تصویر زنده، کیفیت نمایشگر و امکان حرکت راحت ابزار را نیز بررسی کنید.
آیا برای تعمیرات موبایل حتماً میکروسکوپ سه چشمی لازم است؟
خیر. سه چشمی بیشتر زمانی اهمیت دارد که قصد اتصال دوربین یا ثبت تصاویر را داشته باشید. برای تعمیر مستقیم برد، کیفیت اپتیک و فاصله کاری معمولاً اولویت بالاتری دارند.
هنگام خرید لوپ تعمیرات موبایل بیشتر به چه چیزی توجه کنیم؟
وضوح تصویر، فاصله کاری، میدان دید، ثبات پایه و راحتی کار مهمتر از اعداد تبلیغاتی بزرگنمایی هستند.
