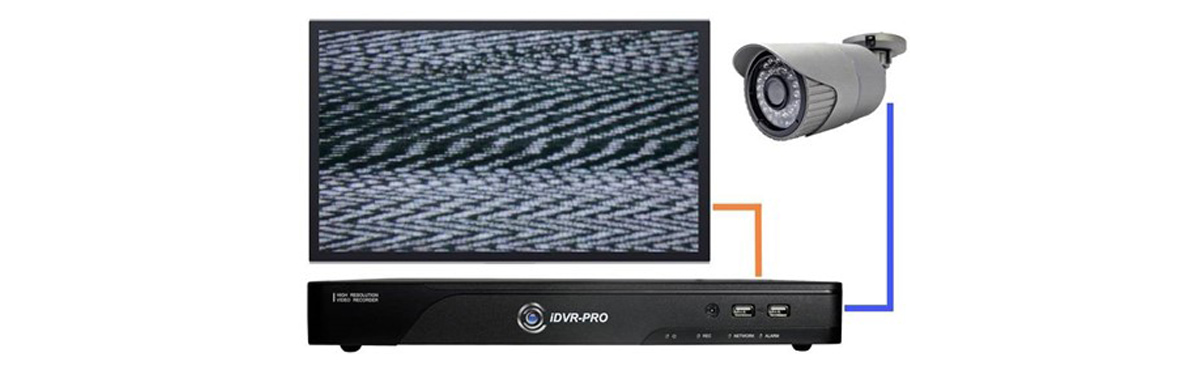

علت ایجاد تصویر شطرنجی در دوربین مداربسته چیست؟ بررسی دلایل و راهحلها
تصویر شطرنجی در دوربین مداربسته یکی از مشکلات رایج و آزاردهندهای است که در این سیستمهای رخ میدهد و به طور قابل توجهی کیفیت نمایش تصاویر را کاهش میدهد. این اختلال باعث میشود تا جزئیات مهم در تصویر مانند چهرهها، پلاک خودروها و سایر المانهای حیاتی به سختی قابل تشخیص باشند. به همین دلیل، وجود تصویر شطرنجی میتواند کارایی سیستمهای نظارتی و امنیتی را تحت تاثیر قرار دهد و حتی موجب از دست رفتن اطلاعات مهم در مواقع اضطراری شود.
علل متعددی میتوانند در بروز این مشکل نقش داشته باشند که از جمله آنها میتوان به ایرادات کابلکشی، تنظیمات نادرست نرمافزاری، مشکلات دستگاه ضبطکننده، تداخلهای سیگنالی و شرایط محیطی اشاره کرد. شناخت دقیق این عوامل و روشهای رفع آنها به شما کمک میکند تا کیفیت تصاویر دوربینهای مداربسته خود را بهبود بخشیده و از عملکرد صحیح سیستم نظارتی اطمینان حاصل کنید.
در این مقاله از روبیکس به بررسی علل اصلی ایجاد تصویر شطرنجی در دوربین مداربسته و راهکارهای عملی برای رفع و پیشگیری از آن پرداختهایم تا بتوانید با دانش کافی و راهنماییهای تخصصی، این مشکل را به طور کامل برطرف کنید.

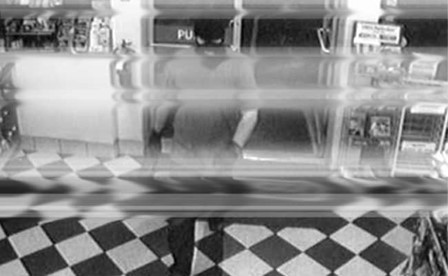

تأثیر تصویر شطرنجی بر کیفیت نمایش
وجود تصویر شطرنجی در دوربین مداربسته، بهطور مستقیم بر وضوح و قابلیت بهرهبرداری از تصویر تأثیر میگذارد. این اختلال میتواند عملکرد سیستم نظارتی را به شدت کاهش دهد.
- کاهش جزئیات تصویر
زمانی که تصویر شطرنجی شود، وضوح کلی تصویر افت میکند. این موضوع میتواند باعث عدم تشخیص چهرهها، پلاک خودروها و سایر جزئیات مهم شود.
- خطای سیستمهای تشخیصی
در سیستمهایی که از هوش مصنوعی برای تشخیص چهره یا پلاک استفاده میشود، تصویر شطرنجی ممکن است موجب خطا در الگوریتمهای پردازش تصویر گردد.
- غیرقابل استفاده شدن فیلمهای ضبط شده
تصاویر ضبط شده در شرایط شطرنجی معمولاً فاقد ارزش امنیتی یا نظارتی هستند و در هنگام نیاز نمیتوانند مورد استفاده مؤثر قرار گیرند.
| جهت خرید انواع دوربین مداربسته در فروشگاه اینترنتی روبیکس همین الان کلیک کنید! |
دلایل اصلی تصویر شطرنجی در دوربین مداربسته و راهکارهای رفع آن
یکی از مشکلات متداول در سیستمهای نظارت تصویری، تصویر شطرنجی یا پیکسلی شدن تصویر دوربین مداربسته است. این مشکل میتواند دلایل متعددی داشته باشد که در ادامه به بررسی رایجترین آنها و همچنین روشهای رفع آن خواهیم پرداخت.
1. ایرادات مربوط به کابلکشی و اتصالها
یکی از نخستین دلایلی که ممکن است باعث تصویر شطرنجی در دوربینهای نظارتی شود، مشکلات مربوط به سیمکشی یا کابلهای انتقال تصویر است.
- استفاده از کابلهای بیکیفیت یا آسیبدیده
کابلهایی که کیفیت مناسبی ندارند یا به مرور زمان دچار شکستگی، خوردگی یا اتصالات نامناسب شدهاند، ممکن است باعث تداخل سیگنال و افت کیفیت تصویر شوند. این موضوع یکی از عوامل اصلی پدیدار شدن خطوط یا پیکسلهای نامنظم در تصویر است.
- وجود نویز الکترومغناطیسی
اگر کابل دوربین در کنار سیمهای برق ولتاژ بالا، دستگاههای صنعتی یا موتورهای سنگین قرار گیرد، میدان مغناطیسی ناشی از این تجهیزات ممکن است در انتقال دادهها اختلال ایجاد کرده و باعث شطرنجی شدن تصویر شود.
- انتخاب کابل و متراژ نامناسب
طول زیاد کابل و استفاده از کابلهایی که مناسب نوع دوربین نیستند نیز در کاهش کیفیت سیگنال موثر است. انتخاب نادرست نوع کابل و عدم رعایت متراژ مجاز میتواند باعث افت شدید کیفیت و ایجاد تصویر شطرنجی در دوربین مداربسته شود.
- طول مجاز کابل در دوربینهای آنالوگ (AHD)
در سیستمهای آنالوگ و AHD از کابلهای کواکسیال استفاده میشود. انتخاب نوع مناسب کابل و رعایت فاصله مجاز نقش مهمی در پیشگیری از شطرنجی شدن تصویر دارد.
- کابل RG59: پرکاربردترین نوع کابل برای مسافتهای حداکثر 300 متر.
- کابل RG6: دارای کیفیت انتقال بالاتر و مناسب برای طولهای بیشتر تا حدود 500 متر.
نکته: در فواصل بیشتر از حد استاندارد، استفاده از تقویتکننده سیگنال (Repeater) الزامی است.
- طول مجاز کابل در دوربینهای تحت شبکه (IP)
در دوربینهای آیپی، از کابل شبکه (UTP یا STP) استفاده میشود که بسته به استاندارد و دستهبندی آنها، حداکثر طول مجاز متفاوت است.
- کابل Cat5e: حداکثر تا 100 متر
- کابل Cat6 و Cat6a: انتقال باکیفیتتر تا 100 متر یا بیشتر در شرایط مناسب
توجه: در محیطهای پر نویز، استفاده از کابلهای شیلددار (STP) توصیه میشود تا از ایجاد تصویر شطرنجی در دوربین مداربسته جلوگیری شود.
-
راهکارهای جلوگیری از بروز تصویر شطرنجی به دلیل کابلکشی
- تعویض کابلهای قدیمی یا آسیبدیده با کابلهای استاندارد و مقاوم
- حفظ فاصله کابلها از منابع نویز و تجهیزات برقی
- استفاده از تقویتکننده سیگنال در پروژههایی با کابلکشی طولانی
- بهرهگیری از کابلهای شیلددار در محیطهای صنعتی و پر نویز
|
مطالعه بیشتر👈بهترین دوربینهای مداربسته مخفی 2025 | انتخاب هوشمند برای امنیت نامحسوس |
2. تنظیمات نادرست نرمافزاری دوربین
یکی دیگر از عوامل مؤثر در بروز تصویر شطرنجی، تنظیمات ناصحیح در بخش نرمافزاری دوربین مداربسته است.
- رزولوشن بیش از حد
تنظیم رزولوشن در بالاترین حالت ممکن میتواند پهنای باند زیادی از شبکه یا حافظه دستگاه را اشغال کرده و باعث اختلال در نمایش تصویر شود.
- فریم ریت بالا
افزایش نرخ فریم به صورت غیر منطقی نیز میتواند فشار زیادی بر سیستم وارد کرده و باعث تاخیر یا کاهش کیفیت در تصویر شود.
- انتخاب نادرست کدک تصویری
کدکهای نامناسب یا تنظیمات نادرست آنها ممکن است دادههای تصویری را به درستی فشردهسازی نکنند و نتیجه آن تصویر شطرنجی یا بیکیفیت خواهد بود.
-
راهکارهای پیشنهادی برای اصلاح تنظیمات دوربین
- تنظیم رزولوشن و فریم ریت روی حالت بهینه، بهویژه در صورت محدود بودن پهنای باند
- استفاده از کدکهای پیشرفته مانند H.265 برای کاهش حجم فایل و حفظ کیفیت تصویر
- بهروزرسانی نرمافزار یا فرمور دوربین به نسخههای جدیدتر جهت رفع باگهای احتمالی
3. مشکلات دستگاه ضبطکننده
یکی از دلایل رایج بروز تصویر شطرنجی در دوربین مداربسته، اختلال در عملکرد دستگاه ضبط یا NVR است. این مشکل میتواند ناشی از چندین عامل باشد که در ادامه به آنها اشاره میشود:
- محدودیت در پهنای باند شبکه
اگر ظرفیت انتقال داده در شبکه داخلی سیستم نظارتی پایین باشد، انتقال تصاویر و ویدیوها با اختلال مواجه شده و در نتیجه، تصویر بهصورت شطرنجی نمایش داده میشود. در چنین شرایطی، پیشنهاد میشود از دستگاههایی با توان پردازشی بالاتر استفاده کرده یا پهنای باند شبکه را افزایش دهید.
- نقصهای سختافزاری در NVR
وجود ایراداتی در سختافزارهایی نظیر هارد دیسک، کارت شبکه، رم یا حتی پردازنده دستگاه ضبط نیز میتواند موجب نمایش تصویر شطرنجی در دوربین مداربسته شود. این مشکلات عموماً با علائمی مانند کند شدن عملکرد سیستم یا قطع و وصل شدن تصویر همراه هستند. در چنین مواردی، کمک گرفتن از یک تکنسین متخصص برای عیبیابی و تعمیر سیستم الزامی است.
- اشکالات نرمافزاری
گاهی ایرادات نرمافزاری، از جمله نصب نادرست، نسخه قدیمی یا وجود باگ در فریمور دستگاه NVR میتواند منجر به اختلال در انتقال تصویر شود. نصب مجدد نرمافزار یا بهروزرسانی سیستمعامل دستگاه، معمولاً این دسته از مشکلات را برطرف میکند.
4. تداخل سیگنالی؛ عامل پنهان تصویر شطرنجی
در بسیاری از موارد، تداخل فرکانسی میان دستگاههای مختلف میتواند باعث بروز تصویر شطرنجی دوربین مداربسته شود. این تداخلها معمولاً به دلایل زیر اتفاق میافتند:
- اختلال در سیگنال وایفای
زمانیکه سیگنالهای بیسیم با فرکانس بالا در نزدیکی دوربین مداربسته وجود داشته باشند، میتوانند باعث بروز اختلال در عملکرد دوربین شده و در نتیجه، کیفیت تصویر افت کرده و حالت شطرنجی پیدا کند. تغییر کانال وایفای یا استفاده از فرکانسهای دیگر مانند 5 گیگاهرتز میتواند راهگشا باشد.
- تداخل بلوتوث
امواج بلوتوث نیز همانند وایفای میتوانند در انتقال سیگنالهای ویدئویی اختلال ایجاد کنند. خاموش کردن دستگاههای مجهز به بلوتوث در اطراف دوربین، بهویژه در محیطهای داخلی، تأثیر مثبتی در کاهش تصویر شطرنجی خواهد داشت.
5. تأثیر عوامل محیطی در شطرنجی شدن تصویر دوربین مداربسته
عوامل محیطی نیز نقش غیرقابلانکاری در کاهش کیفیت تصویر و ایجاد حالت شطرنجی دارند. برخی از این عوامل عبارتند از:
- رطوبت بیش از حد: میتواند باعث زنگزدگی یا اتصالی در اجزای داخلی دوربین شود.
- نوسانات شدید دمایی: تغییرات دما ممکن است موجب انبساط یا انقباض در سیمها و قطعات شود که عملکرد صحیح آنها را مختل میکند.
- گرد و غبار یا لرزش مکانیکی: این عوامل ممکن است باعث شل شدن اتصالات داخلی و افت سیگنال شوند.
کلام آخر
در آخر، تصویر شطرنجی در دوربینهای مداربسته یکی از مشکلاتی است که میتواند کیفیت و کارایی سیستمهای دوربین مداربسته را به طور جدی تحت تأثیر قرار دهد و مانع از دریافت تصاویر واضح و قابل اعتماد شود. با شناخت دقیق دلایل ایجاد این مشکل، از جمله ایرادات کابلکشی، تنظیمات نادرست نرمافزاری، مشکلات دستگاه ضبطکننده، تداخلهای سیگنالی و شرایط محیطی، میتوان به سرعت اقدام به رفع و پیشگیری از آن کرد.
به کارگیری راهکارهای پیشنهادی مانند استفاده از کابلهای استاندارد، تنظیم صحیح نرمافزار دوربین، ارتقاء سختافزار ضبطکننده و مدیریت تداخلهای سیگنال، کمک میکند تا کیفیت تصویر حفظ شده و از بروز تصویر شطرنجی جلوگیری شود. در نتیجه، با نگهداری اصولی و بررسی مستمر تجهیزات، سیستم نظارتی شما همواره تصاویر با وضوح بالا و اطلاعات مفید ارائه خواهد داد که برای امنیت و کنترل محیط اهمیت فراوانی دارد. بنابراین، توجه به این نکات و پیشگیری از ایجاد تصویر شطرنجی، گامی مهم در افزایش بهرهوری و اعتماد به سیستمهای مداربسته به شمار میآید.
